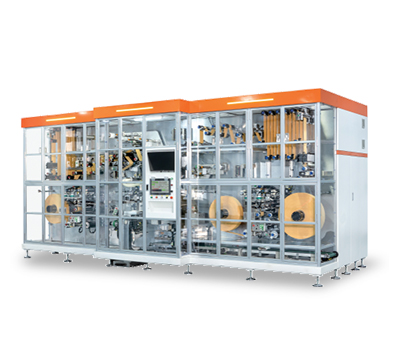

設備通電、氣后可適用于大方形電芯的制作，人工將隔膜和已經焊好極耳的正負極片固定在各自放料軸上，設備經過自動放卷，自動糾偏定位完成電芯卷繞、貼終止膠、冷壓、短路檢測最后下料到輸送帶等動作最后成品自動輸送。
可選配置：
1.轉塔模塊:兩工位/三工位
2.極片切斷貼保護膠功能
3.陽膜自動換卷功能
4.極片自動換卷功能
5.外觀檢測CCD模塊
6.卷繞處CCD模塊
7.Pattern混模塊
8.二維碼檢測模塊
9.Hi-Pot測試模塊
10.下料機模塊
11.除塵風機
EV設備效率：>8PPM,極片長<9000mm
HEV設備效率：>12PPM,極片長<6000mm
EV適用電芯尺寸：100-300mm(w)/90-220mmcl(H)/5-50mm(T)
HEV適用電芯尺寸：60-240mm(w)/90-220mmcl(H)/5-30mm(T]
卷統對齊度：±0.3mm
極片切斷位置精度：±0.5mm
1.卷針/換工位采用DD馬達直驅
2.極片切刀追切采用電機+連桿機構
3.隔膜采用整板糾偏機構
4.毛刷、負壓吸塵FFU、除塵風機等多重粉塵和異物對策，無粉塵殘留，提高安全性
5.何服閉環低張力精密控制系統，卷繞張力實時測量監控功能,張力波動≤士3%
6.極耳防護導向全撫平保護,極耳翻折檢測，確保電芯品質
7.EPC糾偏、蛇形糾偏、夾持糾偏功能
8.高速卷繞，最高設計線速度3000mm/s
9.電芯夾持下料,解決抽芯問題
